Ontwerprichtlijnen verspanen
Om uw producten efficiënt en nauwkeurig te kunnen verspanen, is het belangrijk dat ze vanaf het ontwerp rekening houden met de mogelijkheden en beperkingen van verspaningstechnieken. In deze richtlijnen leest u waar u op moet letten bij het ontwerpen, zodat het productieproces soepel verloopt en het eindresultaat optimaal is.
Freescapaciteit en toleranties

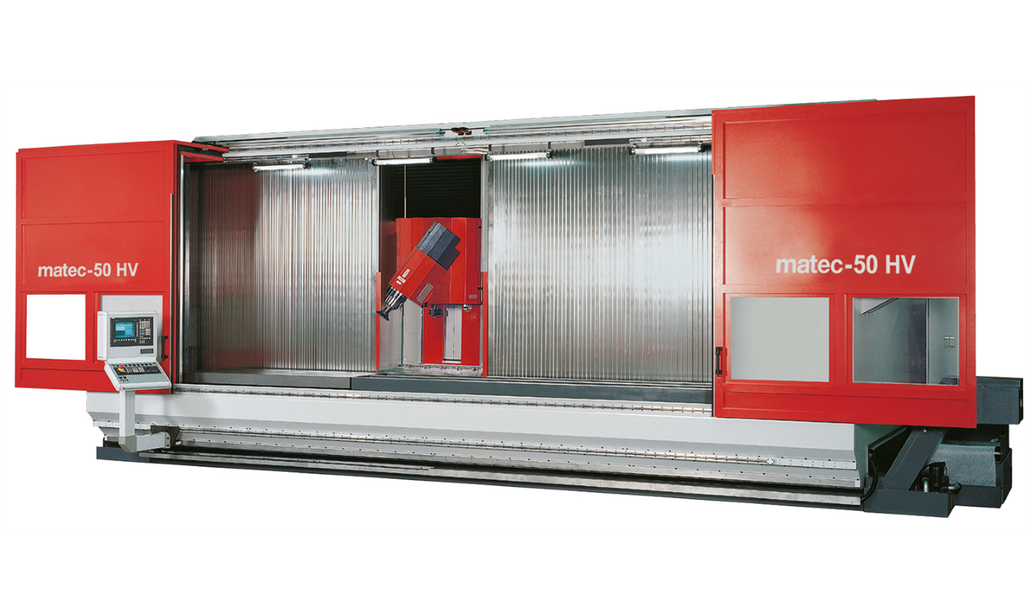

Binnen het machinepark van Tosec beschikken wij over meerdere freesmachines, Het maximale bereik bij 4-assig frezen bedraagt 7.000 x 1.300 x 1.300 mm. Voor 5-assig simultaan freeswerk kunnen wij werkstukken bewerken tot een bereik van 1.200 x 1.200 x 1.200 mm.
Hieronder worden toleranties en specificaties uitgelicht.
ㅤ
Wilt u meer informatie of direct een aanvraag indienen?
Neem gerust contact met ons op voor advies of stel direct een vraag over uw specifieke project.
Voorkeur aanleverspecificaties Tosec B.V.
Om uw aanvragen en orders succesvol te kunnen verwerken, willen we u vragen de tekeningen volgens onderstaande specificaties toe te leveren.
| Aanlevering bij de aanvraag of order: |
|---|
|
Per onderdeel of samenstelling een 3D STEP-file of 2D DXF/DWG - snijtekening Per onderdeel een PDF/ werktekening voorzien van maatvoering, toleranties, tapgaten etc. Per order een bestellijst met de volgende gegevens (Voorkeur Excel/CSV): -Tekeningnummer -Aantal -Materiaalsoort en dikte |
| CNC Frezen |
|---|
|
Benodigde bestanden voor 3/5 Assige frees-bewerking (1-zijdig frezen/boren/tappen, meerzijdig, 5 vlaks en simultaan): -PDF met maatvoering en toleranties-STEP-file |

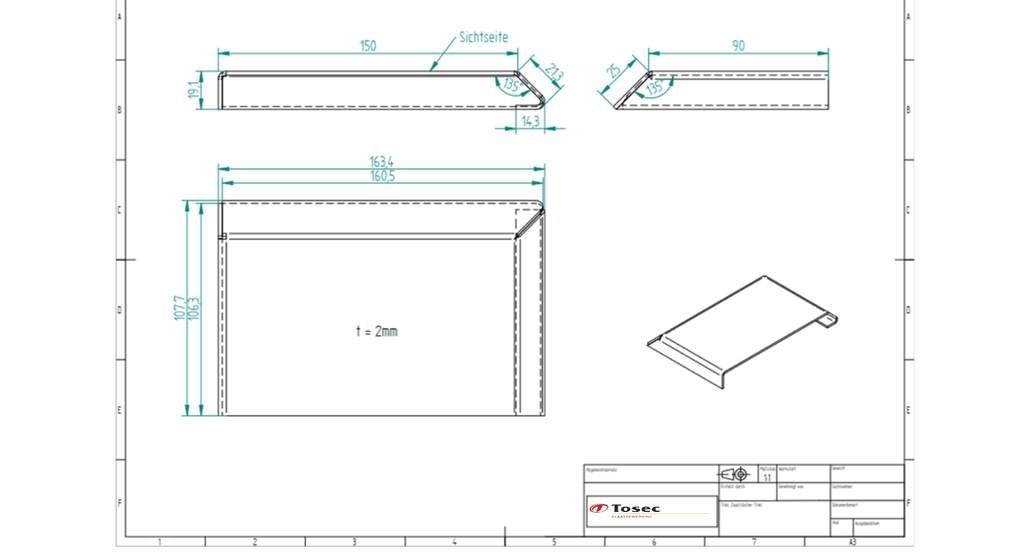

Technische tekening PDF

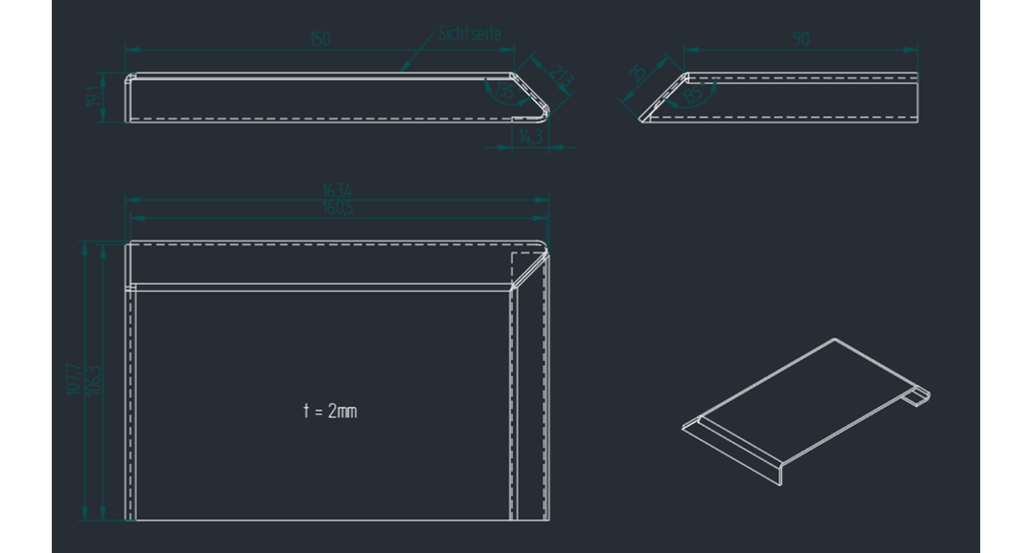

DXF-bestand

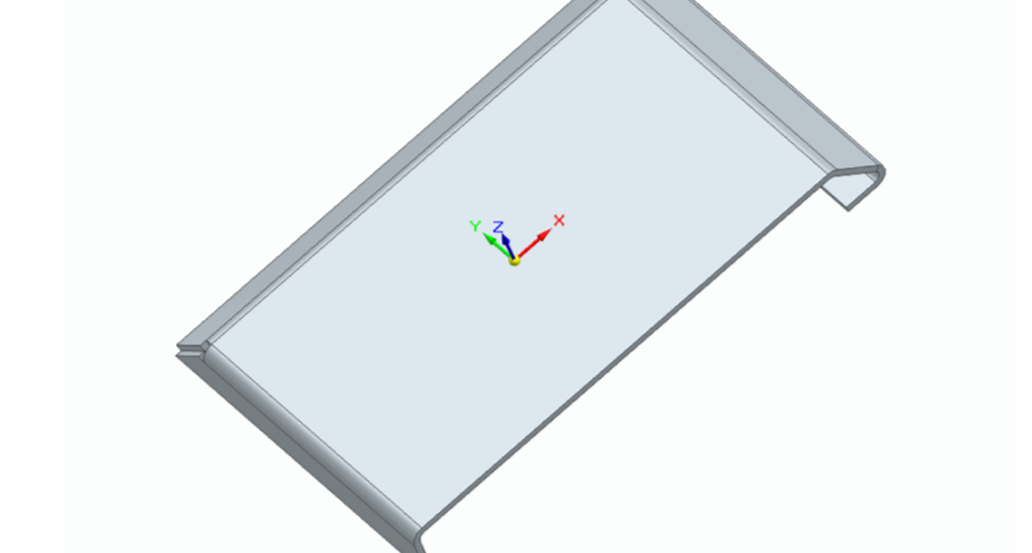

STEP-bestand
