Ontwerprichtlijnen kanten en zetten
De onderstaande technische specificaties dienen als basis voor het nauwkeurig en efficiënt zetten en kanten van plaatdelen.
Ze bevatten belangrijke parameters zoals toleranties, minimale afstanden en maximaal toegestane afmetingen om een foutloze productie te waarborgen. Daarnaast worden materiaalvereisten, mogelijke botsingen met gereedschappen en speciale kanttechnieken meegenomen.
Een duidelijke documentatie en regelmatige actualisering van de richtlijnen helpen de kwaliteit en uitvoerbaarheid van de ontwerpen te garanderen.
Zetafmetingen
Voor het buigen van staal beschikken wij over verscheidene machines oplopend tot een bereik van 7.200 mm en 600 ton perskracht.
Tevens staat onze zwenkbuigmachine met een bereik tot 3.240 mm tot uw beschikking. De zwenkbuigmachine kan tot 6 mm plaatdikte over de gehele breedte verwerken.
Hieronder worden enkele specificaties en toleranties voor het kanten en zetten toegelicht
ㅤ
Wilt u meer informatie of direct een aanvraag indienen?
Hulpkanten

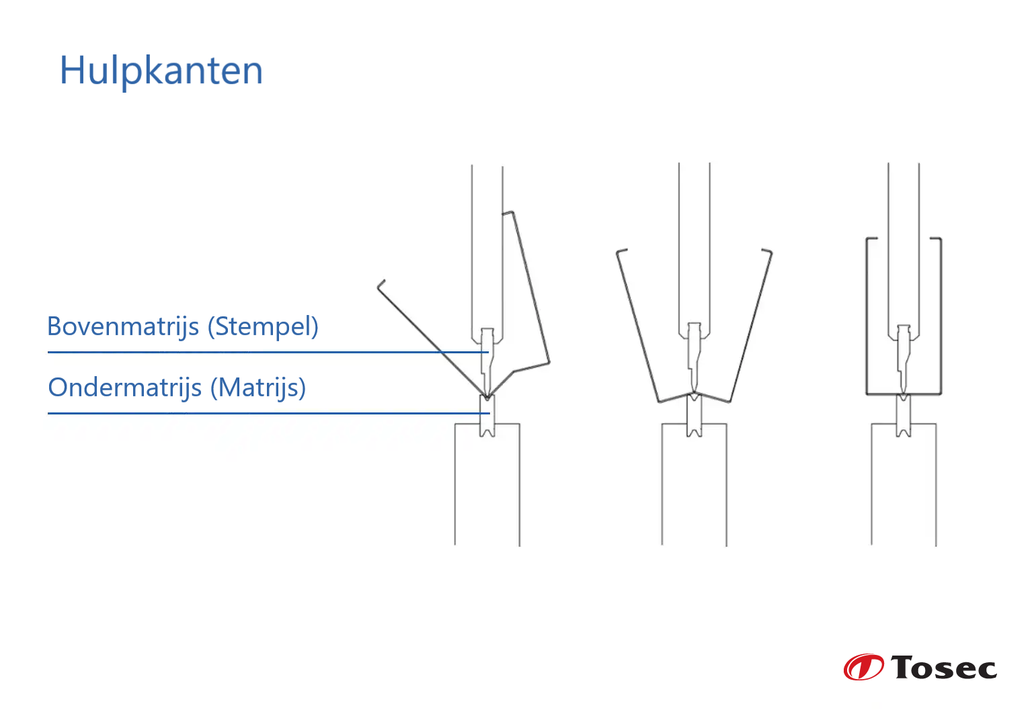

Bij U-profielen met hoge zijden en een smalle rug is productie in de meeste gevallen alleen mogelijk met een hulpkant, zoals hieronder grafisch wordt weergegeven.
Deze wordt vóór het eigenlijke kantproces in de tegenoverliggende zijde van de latere rug aangebracht en aan het einde van het kantproces weer recht gedrukt. Bij de buigplaats van de hulpkant moet rekening worden gehouden met kantafdrukken en lichte oneffenheden.
Zwenkbuigen
Materiaal / plaatdikte en maximale lengte van onderdelen
Op de zwenkbuigmachine is het mogelijk platen te kanten tot een maximale dikte van 6 mm:
- Aluminium (vlak en getrokken) – tot 6 mm
- Roestvrij staal (vlak) – tot 4 mm
- Staalplaat (vlak) – tot 6 mm
Bij de keuze van de machine moet ook worden gelet op de kleinste buigzijde.
Plaatdikte x factor:
- Aluminium – factor 6
- Staal – factor 7
- Roestvrij staal – factor 8
Voorbeeld: Plaatdikte 2 mm, S235JR (factor 7) → 2 x 7 = 14
Een zijde bij S235JR mag dus niet kleiner zijn dan 14 mm.
