Ontwerprichtlijnen
Om een efficiënte en kwalitatief hoogwaardige productie te garanderen, is het belangrijk om al in de ontwerpfase rekening te houden met de specifieke eisen van onze bewerkingsprocessen.
Op deze pagina vindt u een overzicht van de ontwerptechnische richtlijnen voor de processen die bij Tosec worden toegepast.
Zo ondersteunen wij u bij het optimaal ontwerpen van uw onderdelen voor onze productie en realiseren we samen het best mogelijke eindresultaat.
Ontwerprichtlijnen laser en autogeen snijden
Voor het laser en autogeen snijden zijn strikte toleranties cruciaal om een kwalitatief goede plaatbewerking te garanderen. Relevante parameters zoals toleranties, snijradii, minimale afstanden en materiaaleigenschappen worden hierbij in acht genomen, evenals mogelijke thermische vervormingen, bramenvorming en specifieke snijtechnieken.
Ontwerprichtlijnen laser en autogeen snijdenOntwerprichtlijnen kanten en zetten
Voor het kanten en zetten zijn nauwkeurige specificaties cruciaal om een foutloze plaatbewerking te garanderen. Relevante parameters zoals buigradii, toleranties, minimale afstanden en materiaaleigenschappen worden hierbij in acht genomen, evenals mogelijke gereedschapsbotsingen en speciale buigtechnieken.
Ontwerprichtlijnen kanten en zetten
Ontwerprichtlijnen verspanen
Voor het verspanen zijn nauwkeurige richtlijnen en toleranties essentieel om een foutloze bewerking te garanderen. Bij het ontwerp en de voorbereiding van het werkstuk wordt rekening gehouden met de gewenste maatnauwkeurigheid en mogelijke afwijkingen door gereedschap, machine of materiaal.
Ontwerprichtlijnen verspanenOntwerprichtlijnen lassen
Voor het lassen zijn nauwkeurige toleranties, de juiste lasnaadafwerking en correcte procesinstellingen belangrijk om een sterke en duurzame verbinding te bereiken. Bij het ontwerp en de voorbereiding wordt rekening gehouden met pasvorm, inbrandingsdiepte en mogelijke vervorming door warmte-inbreng. Daarnaast spelen de positie van de las, de keuze van het lasproces en het juiste lasgereedschap of apparatuur een grote rol in de kwaliteit en efficiëntie van het werk. Door hier vanaf het begin aandacht aan te besteden, kan de kans op fouten worden verkleind en kan het lasproces zo soepel mogelijk verlopen.
Ontwerprichtlijnen lassen
Wilt u meer informatie of direct een aanvraag indienen?
Voorkeur aanleverspecificaties Tosec B.V.
Om uw aanvragen en orders succesvol te kunnen verwerken, willen we u vragen de tekeningen volgens onderstaande specificaties toe te leveren.
| Aanlevering bij de aanvraag of order: |
|---|
|
Per onderdeel of samenstelling een 3D STEP-file of 2D DXF/DWG - snijtekening Per onderdeel een PDF/ werktekening voorzien van maatvoering, toleranties, tapgaten etc. Per order een bestellijst met de volgende gegevens (Voorkeur Excel/CSV) - Tekeningnummer - Aantal - Materiaalsoort en dikte |
| Snijden/Zetten: |
|---|
|
(Lasersnijden, autogeen snijden) / (kanten, zwenkbuigen, walsen) Algemene voorwaarden: -schaal 1:1 in millimeters -De bestandsnaam heeft liever niet meer dan 20 tekens en is zonder leestekens. -Bij overstempelen expliciet vermelden -Bij EN1090 projecten duidelijk de uitvoeringsklasse aangeven 2D-Bestanden (DXF-file): -Snijlijnen wit, graveringen in geel en overige informatie in rood. 3D-Bestanden (STEP-file): -In samenstelling of als mono-deel toe te leveren. -Tapgaten, schuine kanten of verzonken gaten worden niet herkend door de software. Deze graag duidelijk aangeven op de meegestuurde PDF. |
| Lassen |
|---|
|
lastekening voorzien van alle benodigde lasaanduidingen, uitvoeringsklasse, maatvoering, stuklijst en toleranties (DWG/PDF) Bij voorkeur een STEP-file van de samenstelling |
| CNC Frezen |
|---|
|
Benodigde bestanden voor 3/5 Assige frees-bewerking (1-zijdig frezen/boren/tappen, meerzijdig, 5 vlaks en simultaan): -PDF met maatvoering en toleranties -STEP-file |

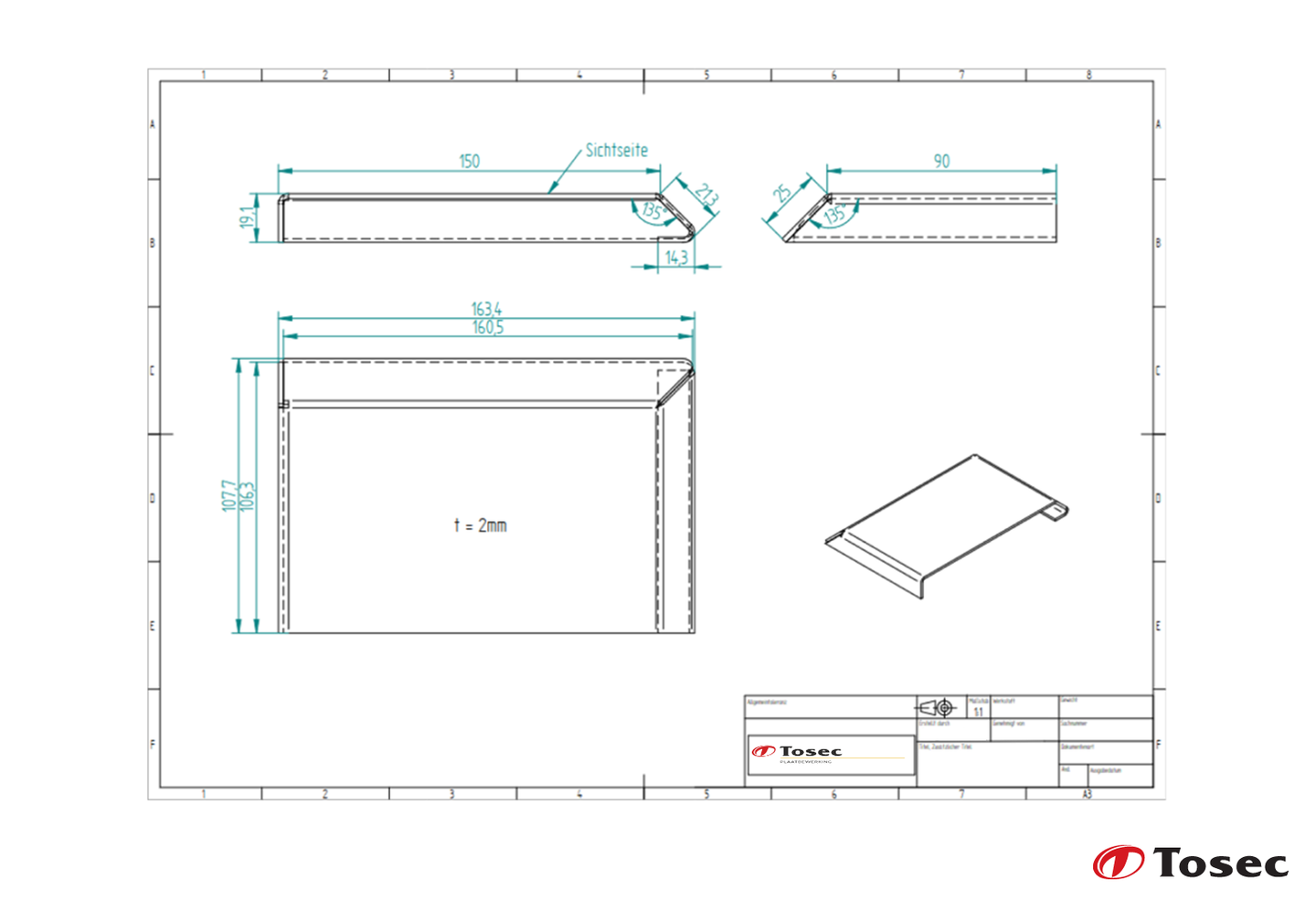

Technische tekening PDF

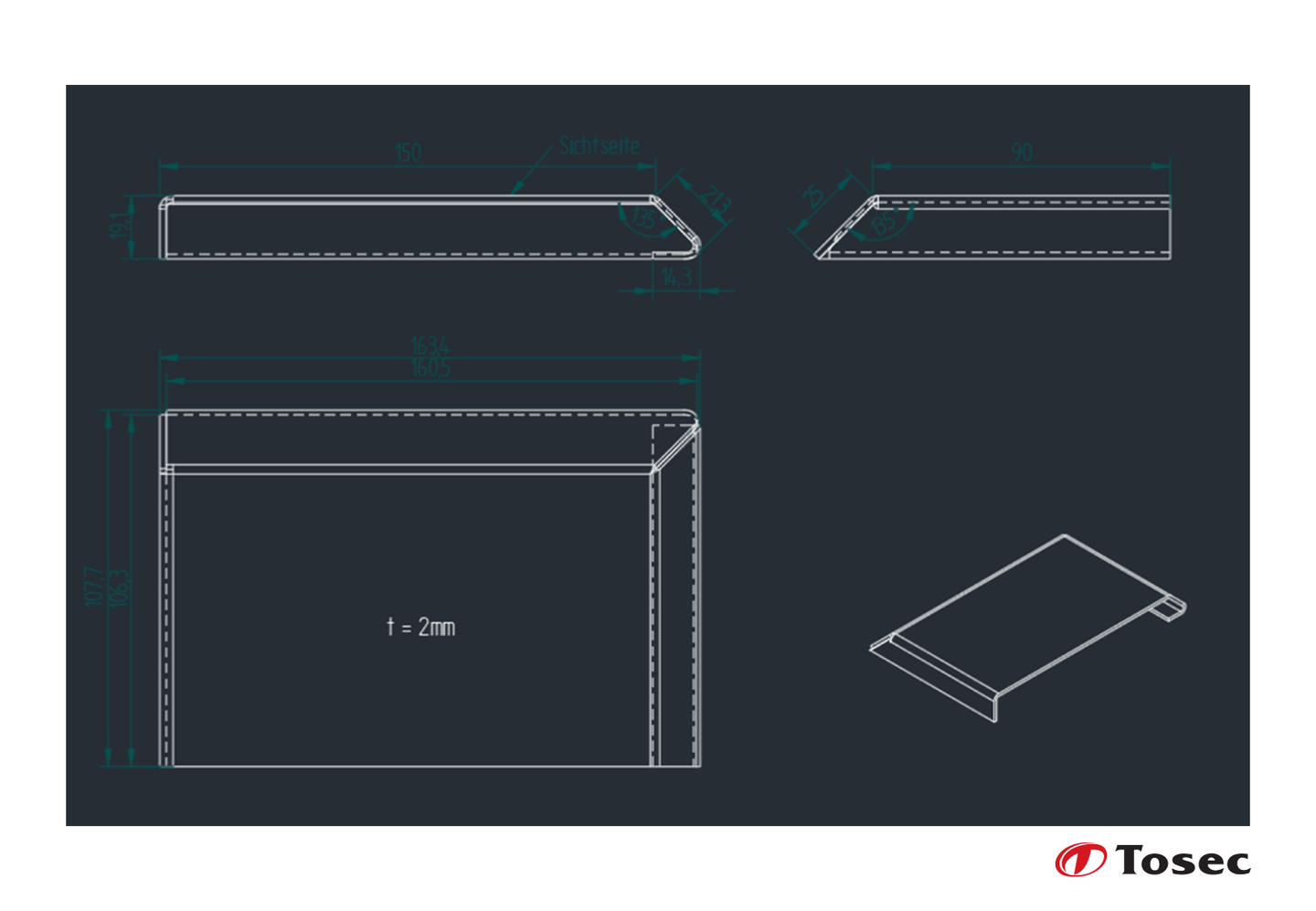

DXF-bestand

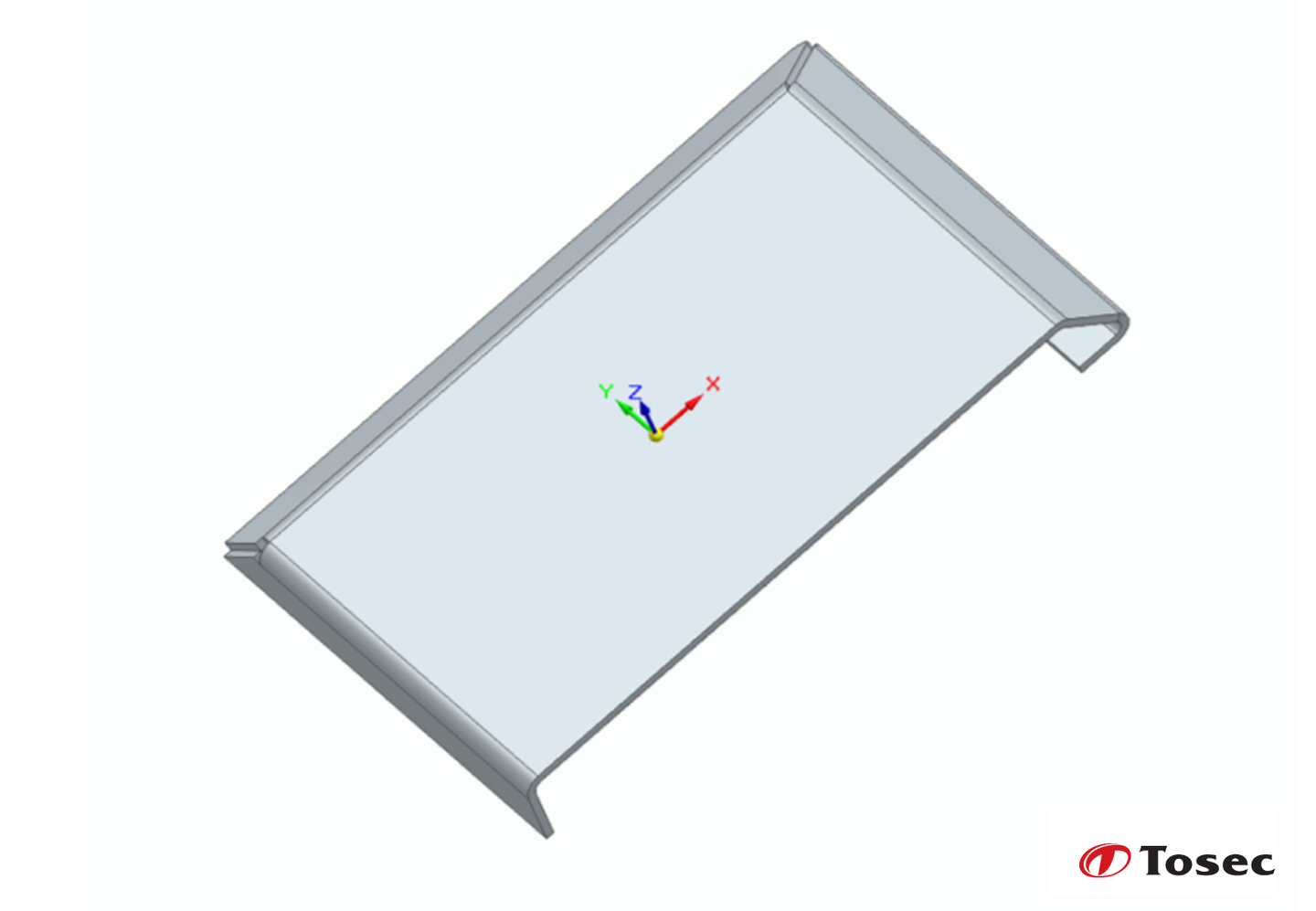

STEP-bestand
Wilt u meer informatie of direct een aanvraag indienen?
Noodzakelijke informatie op technische tekeningen van zetwerk
- Meetbare buitenmaten (zie voorbeeld)
- Plaatdikte
- Alle relevante hoeken
- De zichtzijde is de zijde van een plaatdeel die geen krassen mag hebben (bij aluminium, roestvrij staal en verzinkte platen)
- Grotere buigradii moeten eventueel ook worden meegenomen
Noodzakelijke lasinformatie
Bij het lassen van een onderdeel is het belangrijk om alle lasdetails die nodig zijn voor de productie op de tekening te noteren. Dit omvat niet noodzakelijkerwijs de lasnaad zelf, maar alleen de locatie en het type.
Hier ziet u voorbeelden van technische tekeningen die een optimale vervolgbewerking mogelijk maken:
