Kanten / zetten

Kanten of zetten is een productietechniek om vlakke plaat om in een gewenste vorm te buigen.

Het is een robuust en flexibel proces met een breed inzetgebied.

Tosec buigt plaatdiktes van 1 t/m 30 mm.

Diverse gezette profielen.

In de jaren 80 stond het buigen van staal nog in de kinderschoenen. Losse platen snijden en aan elkaar lassen was tot dat moment de oplossing. Dit was een arbeidsintensief proces met dito kosten.

De aanschaf van een kantbank heeft dit proces flink veranderd. Daar waar platen van dezelfde dikte en materiaalsoort aan elkaar gelast worden, kan zetten een prima alternatief zijn. Over de jaren heen hebben wij een schat aan ervaring opgedaan met dit proces. Daarnaast hebben onze klanten hierdoor fors kunnen besparen op lasuren.

Group 5 Copy Created with Sketch. De voordelen van kanten / zetten

  • Breed inzetbaar bereik. Van kleine producten uit dunne plaat tot grote producten uit dikke plaat.
  • Buigen van zeer grote verscheidenheid aan materialen. Van DC01 / S235JR t/m HB450 / S690QL.
  • Hoge mate van repeteerbaarheid haalbaar.
  • Door snelle programmering al kostenefficiĆ«nt vanaf enkelstuks.
  • Binnen Tollenaar Industries mogelijkheid tot een zetlengte van 16.000mm / 2.500 MT perskracht.
  • In vergelijking met lassen vele malen sneller en milieuvriendelijker.
  • Door goed vakmanschap zijn veel oplossingen mogelijk voor "onmogelijk" zetwerk.

Group 5 Copy Created with Sketch. De nadelen van kanten / zetten

  • Vaker gereedschap ombouwen dan bij zwenkbuigen.
  • Afhankelijk van het type product kan de handeling arbeidsintensief zijn.
  • Zonder aanvullende maatregelen ontstaan er afdrukken van de gebruikte gereedschappen in de producten.
  • Radiuszetten (stapzetten) visueel minder mooi en arbeidsintensiever dan bij zwenkbuigen.
  • Bij grotere producten uit dunne plaat zal de inzet van zethulpen of kraanwerk voor extra handeling zorgen.
  • Maatvoering afhankelijk van productverdraaiing in de plaat (gesneden uit lengte- of dwarsrichting).

De plaat wordt door het bovenmes met kracht in een V-vormige groef gedrukt

Buigen d.m.v. kanten

Om een plaat in een hoek te buigen wordt de uitgeslagen gesneden plaat op een V-vormig ondergereedschap, de groef of het ondermatrijs, gelegd. Recht boven het hart van de groef bevind zich het bovenmes, ook wel bovenmatrijs genoemd. Het bovengereedschap drukt de vlakke plaat met kracht in het ondermatrijs waardoor een buiging ontstaat.

Zowel de groef als het bovenmes zijn verkrijgbaar in verschillende afmetingen. Het juiste gereedschap wordt bepaald aan de hand van een aantal gegevens:

  • de plaatdikte
  • de materiaalsoort
  • de gewenste radius
  • de gewenste hoek

Ook de bereikbaarheid van de vervolg buigingen kunnen ervoor zorgen voor een bepaald gereedschap te kiezen.

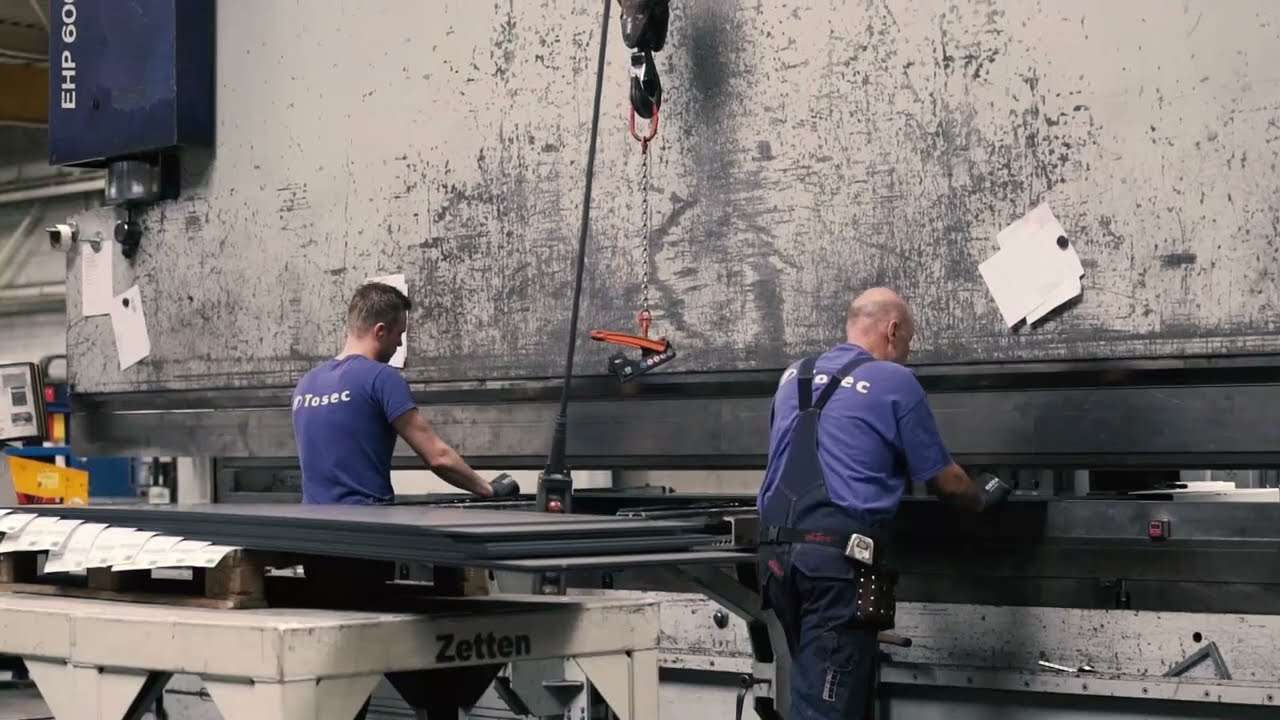

Voor deze wijze van buigen is veel kracht nodig. De krachtigste kantbank bij Tosec heeft een maximale perskracht van 600 ton.

De inklemming van de gereedschappen van alle kantbanken binnen Tosec zijn gestandaardiseerd waardoor het gereedschap uitwisselbaar is.

Door de ruime verscheidenheid aan gereedschappen zijn wij zeer flexibel als het gaat om verschillende hoeken, afmetingen en mogelijkheden.

Een door onszelf ontwikkeld gereedschap-wissel-systeem zorgt voor snel en efficiƫnt wisselen van gereedschappen.

Prettiger werken en lagere kosten.
